串口通信基礎

在工業網關數據傳輸領域，通信方式主要分為串行通信與并行通信。數據傳輸通常以字節為單位，一個字節包含8個位。并行通信為直觀理解，會使用8根線，每根線對應一個位，一次傳輸即可完成一個字節的數據傳遞。

與之相對的串口通信，僅通過一根線傳輸數據，每次只能傳輸一個位。若要傳輸一個字節，就需要進行8次傳輸操作。其中，異步串口通信憑借一根線就能實現數據發送，極大簡化了傳輸過程。串口通信在實際應用中，主要分為232、485、422三種通信方式，每種方式都有其獨特的應用場景與特性。

RS232接口標準

RS232通信接口由RX（接收）、TX（發送）、GND（地線）三根線構成。在連接時，TX與RX交叉相連，即發送端的TX接接收端的RX，GND則直接相連。這種設計使得發送和接收分別由不同線路處理，實現了全雙工通信，即設備能夠同時進行數據的發送與接收操作。

RS232接口標準誕生較早，在早期電子設備通信中發揮了重要作用，但隨著技術發展，其局限性也逐漸顯現。例如，接口信號電平值較高，容易對接口電路芯片造成損壞，且與TTL電平不兼容，需要額外配置電平轉換電路才能與TTL電路連接；傳輸速率方面，異步傳輸時波特率僅為20Kbps，難以滿足高速數據傳輸需求；采用共地傳輸形式，使用一根信號線和一根信號返回線，容易產生共模干擾，抗噪聲干擾能力較弱；傳輸距離有限，標準最大傳輸距離為50英尺，實際應用中通常只能達到50米左右。

RS485接口標準

RS485基本概念

為解決RS232通信距離受限的問題，RS485應運而生。它采用差分信號進行傳輸，僅需兩根線，通常標記為+、-或A、B。A、B兩根線的差分電平信號作為數據信號傳輸載體，發送和接收都依賴這兩根線完成。不過，這種設計使得RS485每次只能進行發送或接收操作，屬于半雙工通信方式，在通信效率上相較于RS232的全雙工有所降低。

RS485系統結構與通信方式

RS485只能構建主從式結構系統，通信方式為主站輪詢。主站按照一定順序依次向從站發送查詢指令，從站收到指令后進行響應。這種通信方式在實時性和可靠性方面存在一定不足，當系統規模較大、從站數量較多時，主站輪詢所需時間增加，可能導致部分從站數據傳輸延遲，影響系統整體性能。

RS422通信特點

RS422通信標準旨在兼顧RS232的全雙工特性與RS485的長距離傳輸優勢。在實際產品標注中，有時會看到485 - 4和485 - 2的標識，這主要是為了方便區分線路數量。485 - 2表示使用2根線進行通信，485 - 4則表示使用4根線，4根線的設計在一定程度上優化了通信性能。

RS232與RS485接口對比

RS232接口的不足

RS232接口因出現時間較早，存在諸多不足。信號電平值高不僅容易損壞接口電路芯片，還因與TTL電平不兼容，增加電路設計復雜度；傳輸速率低，在異步傳輸時20Kbps的波特率難以滿足現代高速數據傳輸需求；共地傳輸形式易產生共模干擾，抗噪聲干擾能力弱，在電磁環境復雜的場景下，數據傳輸穩定性受影響；傳輸距離有限，限制了其在遠距離通信場景中的應用。

RS485接口的優勢

針對RS232的不足，RS485進行了多方面改進。電氣特性上，邏輯“1”以兩線間電壓差為 +（2 - 6）V表示，邏輯“0”以兩線間電壓差為 -（2 - 6）V表示，接口信號電平降低，不易損壞芯片，且與TTL電平兼容，方便與TTL電路連接；數據最高傳輸速率可達10Mbps，能滿足高速數據傳輸需求；采用平衡驅動器和差分接收器組合，抗共模干擾能力增強，在復雜電磁環境下也能保證數據穩定傳輸；最大傳輸距離標準值為4000英尺，實際可達3000米，且具有多站能力，總線上允許連接多達128個收發器，便于構建設備網絡。

USB與TYPE - C接口

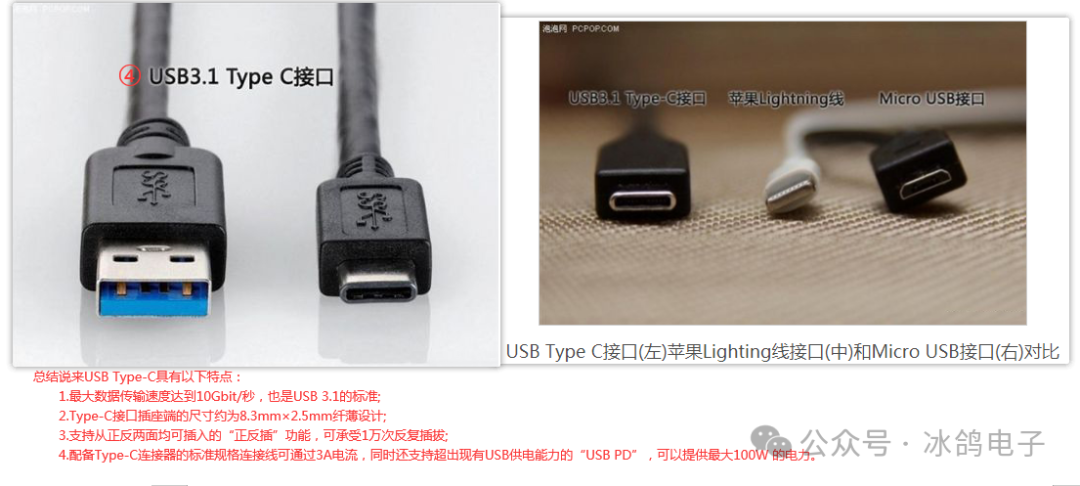

（圖源公眾號：冰鴿電子，侵刪）

USB接口

USB接口作為一種廣泛應用的通用串行總線接口，具有即插即用、熱插拔等優點。它支持多種數據傳輸模式，包括低速（1.5Mbps）、全速（12Mbps）、高速（480Mbps）和超速（5Gbps）等，能夠滿足不同設備的數據傳輸需求。USB接口在計算機與外部設備連接中發揮著重要作用，如連接鼠標、鍵盤、移動硬盤、打印機等設備，極大方便了設備的使用與數據交換。

TYPE - C接口

TYPE - C接口是USB接口的一種新型接口形式，具有諸多優勢。它采用對稱式設計，正反面均可插入，解決了傳統USB接口插拔困難的問題；支持更高功率的電力傳輸，最高可達100W，能夠為筆記本電腦等設備快速充電；數據傳輸速率進一步提升，支持USB3.1標準，最高可達10Gbps；還具備視頻傳輸功能，可連接顯示器等設備，實現數據、電力、視頻一體化傳輸，成為未來電子設備接口發展的重要方向。
