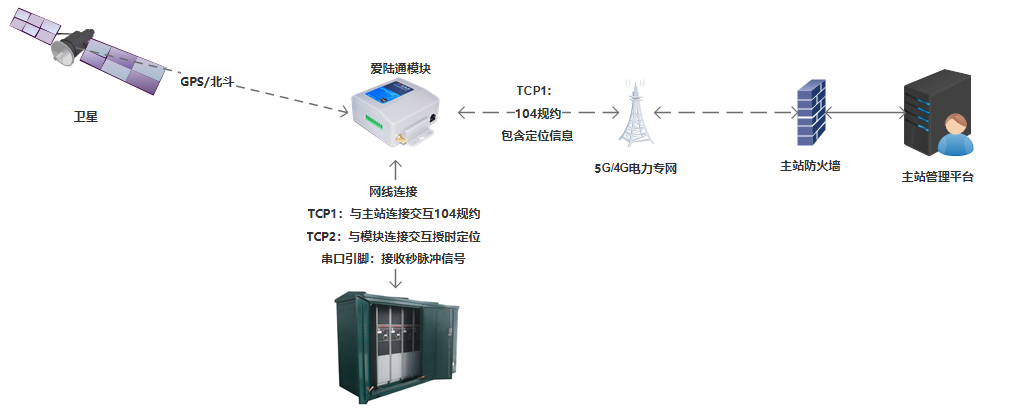

方案結構圖：箱式DTU，網口104，授時定位方案

愛陸通5G/4G工業路由器模塊：

對上（主站）通過5G/4G電力專網與主站通信

對下（DTU網口終端）通過網口連接，進行數據交互。其中終端有兩條TCP連接：

TCP1：跟主站連接交互104規約

TCP2：跟模塊建立連接交互授時定位協議

1.DTU獲取時間后進行對時

2.DTU獲取經緯度后轉成104規約，從TCP1通道上傳給主站

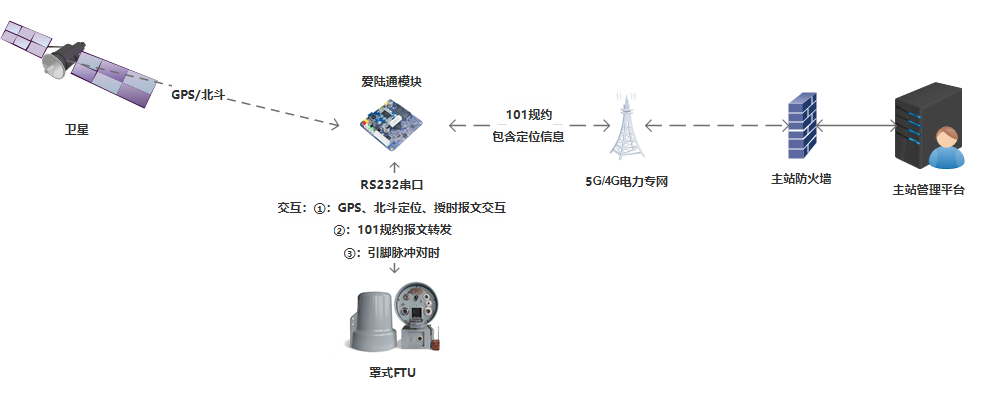

1. 愛陸通5G/4G工業路由器上的定位芯片搜尋GPS、北斗衛星獲取實時經緯度和時間。

2.


2.FTU、DTU通過串口或者網口交互定位、授時協議的報文，使FTU、DTU獲取到經緯度、時間。

3.FTU、DTU獲取到時間報文后，會對自身自行對時，并將經緯度轉成101、104規約通過模塊上傳到主站。

4.并通過愛陸通秒脈沖引腳進一步實現高精度對時。

實現功能：FTU高精度對時及定位

愛陸通5G/4G工業路由器AD7028（電力罩式FTU專用）

? 支持SA/NSA雙模5G，提供4G/5G全網通高速網絡服務

? 電力級軟硬件品質，電力罩式FTU專用，滿足罩式FTU104網口轉4G/5G創新應用

? 單網口、雙串口、雙卡雙待、GPS/北斗授時定位，秒脈沖對時、Lora等豐富硬件接口

? 支持電力101、104、南網/國網硬件加密、電力公專一體1.4/1.8GHz專網

? 支持原始配置參數自定義，包括設備名稱、型號，恢復出廠后不丟失

? 電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機

? 產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證

? 滿足5~60VDC寬壓，-40~+80oC抗寒耐高溫、防干擾，24小時全天候運行

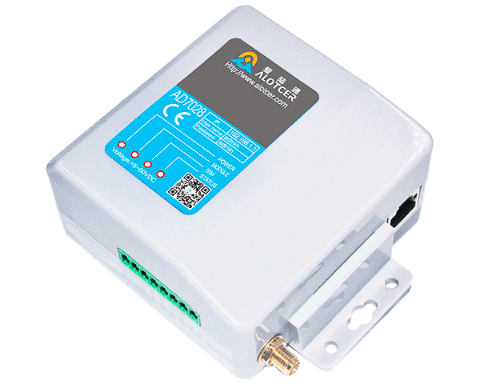

愛陸通5G/4G工業路由器單口AD7028（電力特供）

? 支持SA/NSA雙模5G，提供4G/5G全網通高速網絡服務

? 單網口，雙串口、雙卡雙待、GPS/北斗授時定位，秒脈沖對時、Lora等

? 支持電力101、104、南網/國網硬件加密、電力1.4/1.8GHz專網

? 支持原始配置參數自定義，包括設備名稱、型號，恢復出廠后不丟失

? 支持愛陸通遠程運維云，能直接網絡穿透遠程訪問客戶自己的網口或串口終端設備

? 支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量

? 電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機

? 產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證

? 滿足5~60VDC寬壓，-40~+80oC抗寒耐高溫、防干擾，24小時全天候運行
